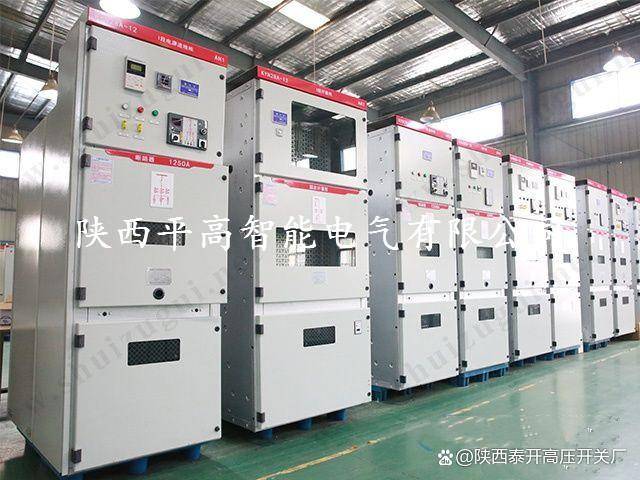

在电力系统中，高压开关柜作为电能分配与控制的核心设备，其性能与可靠性直接关系到电网的安全稳定运行。KYN28A-12型高压开关柜（又称中置式开关柜）凭借其紧凑的结构、完善的联锁功能和便捷的维护特性，成为12kV中压配电领域应用最广泛的产品之一。本文将从型号含义、结构特点、技术参数、应用场景及选型维护等方面进行全面介绍。

一、型号含义解析

KYN28A-12这一型号遵循了国内高压开关柜的命名规则，各字符具体含义如下：

• K：代表铠装式（金属封闭铠装式开关柜），即柜内各隔室之间采用金属隔板分隔，安全性高。
• Y：代表移开式（手车式），主要元件（如断路器等）安装在可移开的手车上，便于检修和更换。
• N：代表户内型，适用于室内安装环境。
• 28A：设计序号，代表该型产品的系列代码。
• 12：额定电压为12kV，适用于10kV电网系统（最高工作电压12kV）。

因此，KYN28A-12全称为“额定电压12kV户内金属铠装移开式开关柜”。

二、结构特点

KYN28A-12开关柜采用组装式结构，由柜体和手车两大部分组成。柜体采用敷铝锌钢板经多重折弯、焊接而成，具有强度高、耐腐蚀的特点。内部以金属隔板分为四个独立隔室：

1. 手车室：用于放置断路器手车、电压互感器手车等，手车可在试验位置与工作位置之间移动。
2. 母线室：容纳主母线及分支母线，各柜母线之间通过绝缘套管连接。
3. 电缆室：用于连接进出线电缆、电流互感器、接地开关等，空间充足便于接线。
4. 继电器仪表室：安装继电保护装置、测量仪表及二次控制回路。

这种分隔设计确保了一旦某一隔室发生故障，不会波及相邻隔室，有效限制了事故范围。

开关柜具备完善的“五防”联锁功能：

• 防止误分、误合断路器；
• 防止带负荷推拉手车；
• 防止带电合接地开关；
• 防止接地开关在合位时送电；
• 防止误入带电隔室。

联锁机构采用机械与电气双重闭锁，操作顺序严格，保障了人身与设备安全。

三、主要技术参数

KYN28A-12的典型技术参数如下：

| 项目 | 单位 | 参数值 |
|------|------|--------|
| 额定电压 | kV | 12 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630, 1250, 1600, 2000, 2500, 3150 |
| 额定短路开断电流 | kA | 16, 20, 25, 31.5, 40 |
| 额定短时耐受电流（4s） | kA | 16, 20, 25, 31.5, 40 |
| 额定峰值耐受电流 | kA | 40, 50, 63, 80, 100 |
| 防护等级 | IP | IP2X（手车室门打开时），IP4X（关闭时） |

开关柜可配装VS1、VD4等系列真空断路器，满足不同短路容量需求。根据使用环境，还可配置电压互感器、避雷器、接地开关等元件。

四、应用场景

KYN28A-12高压开关柜广泛应用于以下场合：

• 变电站：作为10kV侧进出线、母联、分段及所用电开关柜；
• 工矿企业：用于大型电机启动、车间配电及无功补偿；
• 商业建筑：高层楼宇、数据中心、医院的10kV配电系统；
• 新能源领域：光伏电站、风电场升压站的中压汇集与并网；
• 基础设施：机场、地铁、港口等对供电可靠性要求高的场所。

由于其户内安装特性，通常需置于配电室内，环境应干燥、通风、无腐蚀性气体。

五、选型与维护要点

选型注意事项

1. 额定电流与短路容量：根据负载电流和系统短路水平选择合适参数，预留一定裕度。
2. 断路器类型：真空断路器免维护、寿命长，是主流选择；特殊场合可选用SF6断路器。
3. CT/PT配置：按测量与保护需求选择电流互感器变比、精度及电压互感器接线方式。
4. 二次接口：明确保护装置通信协议（如IEC 61850）、控制电源电压等。

日常维护

• 定期检查手车推进机构是否灵活，联锁功能是否正常。
• 清洁绝缘表面，防止灰尘积聚导致绝缘下降。
• 检查母线连接螺栓是否松动，触头是否氧化。
• 定期对断路器进行特性测试，如分合闸时间、同期性等。
• 长期停用后重新投运前，应进行工频耐压试验。

##

KYN28A-12高压开关柜以其成熟的设计、可靠的性能和灵活的配置，成为12kV电压等级的主流开关设备。随着智能电网的发展，该型开关柜不断融合在线测温、局放监测、智能操控等新技术，向着智能化、一二次融合方向演进。在选型、安装与运维中严格遵守规程，方能充分发挥其安全保障作用，为电力系统稳定运行保驾护航。
