在电力系统中，20kV高压开关柜扮演着电能分配与保护的关键角色。它广泛应用于工业园区、大型建筑、变电站等场所，是连接上级电源与下级负载的“咽喉”设备。本文将带你了解20kV高压开关柜的基础知识，包括结构、类型、操作注意事项及日常维护要点。

一、什么是20kV高压开关柜？

高压开关柜（又称高压成套开关设备）是按一定接线方案，将一次设备（如断路器、隔离开关、接地开关、电流/电压互感器、避雷器等）和二次设备（如继电器、仪表、控制回路）组装在封闭或敞开金属柜体内的成套配电装置。

20kV（即20千伏）是额定电压等级，常见于中压配电网。与10kV相比，20kV供电半径更长、损耗更低，适合负荷密度较高的区域。20kV开关柜通常适用于三相交流50Hz、额定电压20kV及以下的电力系统。

二、常见类型与结构

按绝缘介质和结构形式，20kV高压开关柜主要分为以下几类：

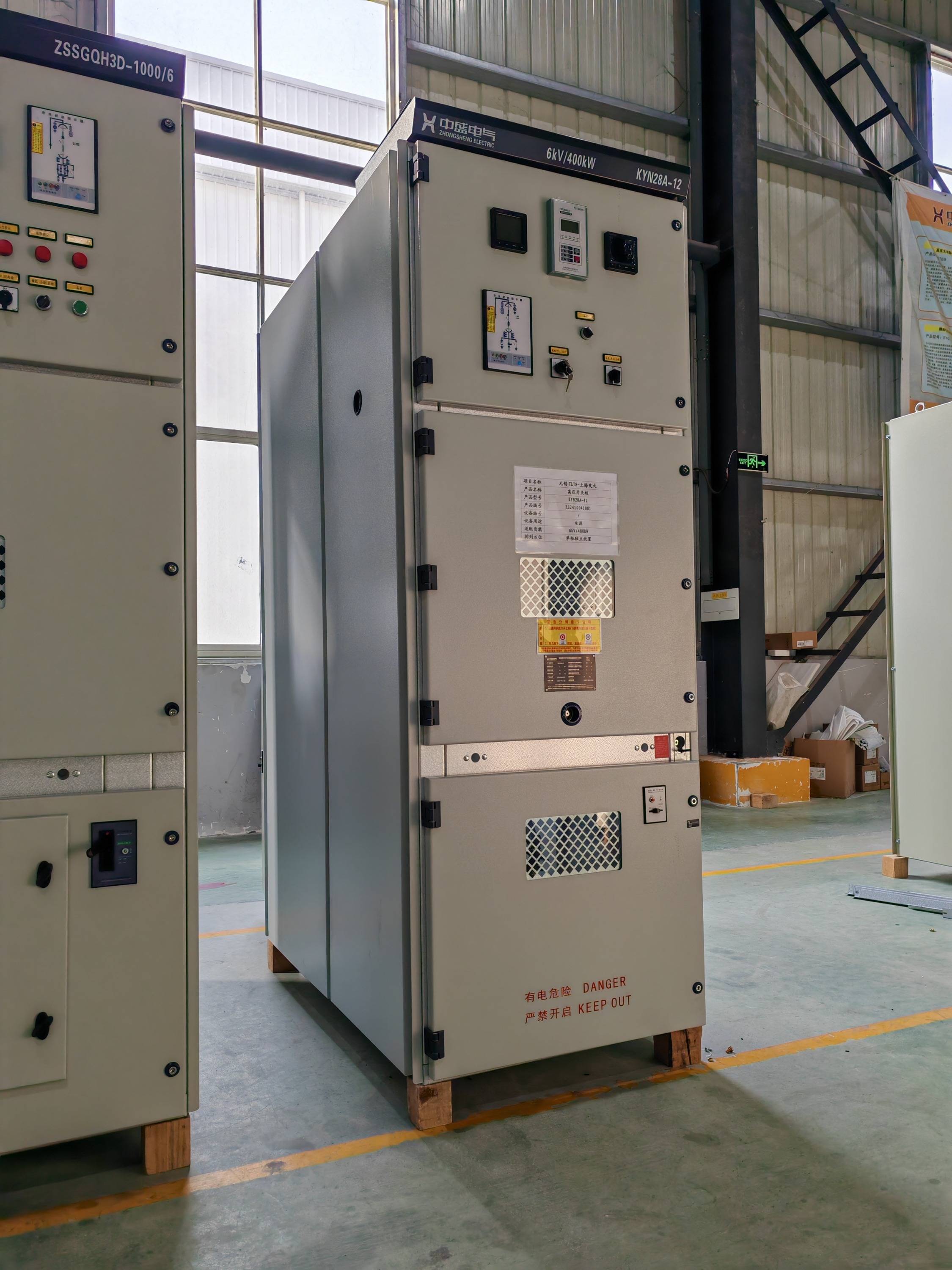

1. 铠装移开式（手车式）开关柜：如KYN28-24型，断路器手车可抽出，检修方便，安全联锁完善，应用最广。
2. 固定式开关柜：如XGN系列，断路器固定安装，结构简单，成本较低，但检修需停电较长时间。
3. 气体绝缘柜（充气柜）：如充SF6或环保气体，体积小、密封性好，适用于潮湿、空间受限场所。
4. 固体绝缘柜：采用环氧树脂浇注，无气体泄漏风险，环保且免维护。

无论哪种类型，柜内通常划分为四个隔室：母线室、断路器室、电缆室和继电器仪表室。隔室间有金属隔板，防止故障蔓延。

三、核心元器件淺析

• 断路器：负责正常通断和故障电流开断，常见真空断路器（如VS1、ZN63）。
• 隔离开关/接地开关：用于隔离电源和接地，保障检修安全。
• 互感器：电流互感器（CT）供测量和保护，电压互感器（PT）提供电压信号。
• 避雷器：限制过电压，保护设备绝缘。
• 微机保护装置：实现过流、速断、零序等保护功能。

四、“五防”联锁不可不知

高压开关柜必须满足“五防”要求：

1. 防止误分、误合断路器；
2. 防止带负荷分、合隔离开关；
3. 防止带电挂接地线（或合接地开关）；
4. 防止带接地线（接地开关）合断路器；
5. 防止误入带电间隔。

这些联锁通常通过机械锁、电磁锁和程序锁实现，操作时务必按规程执行。

五、操作与巡视要点

• 送电顺序：先合上隔离手车（或推入断路器手车至工作位置），再合断路器；停电顺序相反。
• 巡视检查：听有无异响，闻有无焦味，看有无闪络、变形，测温度（可用红外测温）。
• 异常处理：如发现柜内放电、过热，应立即转移负荷并停电检查。

六、日常维护建议

1. 定期清洁柜内积尘，特别是绝缘件表面；
2. 检查触头、连接部位是否松动、氧化；
3. 对断路器进行机械特性测试和绝缘电阻测试；
4. 校验保护定值和动作逻辑；
5. 检查加热器、除湿装置是否正常工作；
6. 记录并分析运行数据，建立设备档案。

七、安全警示

20kV属于高压，任何操作必须由持证电工完成，并严格执行工作票、操作票制度。切勿在未验电、未接地的情况下触碰柜内导体。非专业人员禁止打开柜门。

掌握这些20kV高压开关柜的小知识，有助于你更安全、高效地使用和维护设备。如果你有具体型号或故障问题，欢迎进一步交流。
